Peikko PSB – поперечная арматура

Устройство монолитного перекрытия без капители колонны – это современная тенденция в жилищном и промышленном строительстве.



Преимущества использования PSB:

  • увеличение несущей способности узла примыкания обычной ж/б плиты до 90%;
  • несложный процесс расчета и проектирования;
  • полное использование высоты помещения без помех от капители колонны, балок или чрезмерного утолщения плиты перекрытия, упрощение работ по армированию на строительной площадке.

Локальное разрушение – продавливание

Основная причина разрушения продавливанием – концентрация нагрузок в местах локального опирания железобетонных плит перекрытия или фундаментных плит.

Опасным фактором является практически полное отсутствие предварительных сигналов перед разрушением (значительные деформации, трещины и т.д.). А процесс продавливания происходит стремительно и может привести к цепной реакции в здании.

PSB – принцип работы

Продавливание в зоне совместного действия поперечной силы и изгибающего момента в двух перпендикулярных плоскостях.

Принцип использования поперечной арматуры состоит в том, чтобы перенести восприятие усилий растяжения с бетона на прочные стальные элементы PSB.

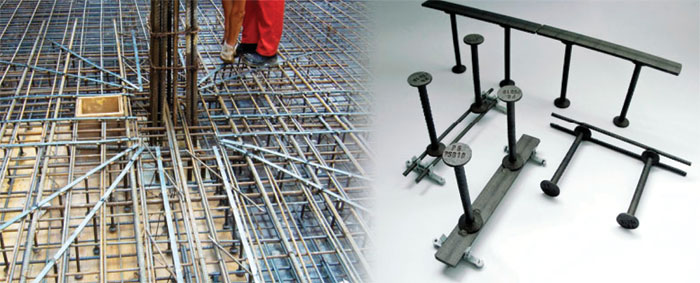

Стандартные детали PSB состоят из двух или трех анкеров, которые в свою очередь могут образовывать комбинацию из четырех, пяти или шести стержней. Соотношение диаметра шляпки к диаметру армирующего стержня составляет 3:1.

Анкеры – (BSt 500 S) Ø 10–12-14-16–20–25 мм и высотой от 135 мм, с двусторонне коваными оголовками.

Анкеры могут быть приварены к монтажной полосе (S 235) или двум арматурным стержням (BSt 500 S).

PSB могут применятся как при верхнем, так и нижнем способе заложения в основное армирование плиты.

Преимущества применения поперечной арматуры Peikko PSB:

  • уменьшается расход листовой стали, которая в РБ не производится;
  • в процессе производства вместо 7 технологических операций выполняются 3;
  • исключается действие человеческого фактора при ручном выполнении сварных работ;
  • достигается полная уверенность в несущей способности анкеров;
  • уменьшается стоимость в расчете на одно изделие от 5 до 15%;
  • высадка двухголовочного анкера производится на специализированном оборудовании с программным контролем технологической операции;
  • в связи с уменьшением веса закладных изделий более чем в 3 раза перевозки данной продукции в радиусе до 500 км не оказывает какого-либо существенного влияния на их стоимость.

В офисе ИООО «ПЕЙККО БЕЛРУС» всегда готовы предоставить техническую консультацию и информацию для проектирования, оказать помощь при поставке продукции Peikko.

г. Минск, Бетонный проезд, д. 19а, офис 211б

Тел./факс: +375 17 200 57 06 ; тел. моб.: +375 29 302 31 86

[email protected]

]]>www.peikko.ru]]>

По вопросам поставки поперечной арматуры PSB можно обращаться в компанию ООО «Постстрой»:

220012, г. Минск, ул. К. Чорного, 31, к. 13.

Тел./факс: 290-53-26, 385-11-08

]]>www.poststroy.com]]>

e-mail: [email protected]
