Системы автоматизации фасадных конструкций

В ближайшем будущем в соответствии с Директивой стран ЕС потребление энергии объектами недвижимости должно соответствовать самым жестким требованиям. Сегодня в Европе для обеспечения жизнедеятельности зданий используется около 40% от всей производимой энергии, но начиная с 2018 г. все общественные здания должны будут производить энергии не меньше, чем они потребляют сами, а с 2020 г. данные требования будут распространены и на частные домовладения.

Возможно, сейчас нормативные документы ЕС воспринимаются белорусскими чиновниками, проектировщиками и подрядчиками как требования из далекого будущего. Однако процесс интеграции нашей страны в европейское сообщество и общая ситуация на рынке энергоресурсов, несомненно, приведет нас к необходимости по-новому взглянуть на тенденции развития общества. С другой стороны, новые требования предоставляют большие возможности для развития белорусского строительного комплекса и прикладной науки. Также это необходимо для защиты окружающей среды, сокращения глобального потепления и сохранения экологического баланса нашей голубой планеты.

Не секрет, что ключевыми факторами в определении стоимости объекта являются не только внешний вид, долговечность и высокая теплотехника ограждающих конструкций, но и автоматизация систем управления – для обеспечения ежедневного комфорта пользователей, оптимизации эксплуатационных затрат и снижения энергопотребления, а также системы авторизации доступа и безопасности – для сохранения имущества, жизни и здоровья людей в экстренных ситуациях. Компания Schüco многие годы разрабатывает и внедряет системы автоматизации зданий, работая вместе с 15 000 партнерами-переработчиками в более чем 75 странах мира над реализацией крупнейших архитектурных проектов. Как с точки зрения технологии, так и дизайна сегодня это действительно первоклассные решения. Schüco предлагает следующие системы, интегрированные в остекленную оболочку здания:



  • приводы открывания окон и компоненты для индивидуального и группового управления ими;
  • комплексные решения для естественной вентиляции и дымоудаления через окна и крышные фрамуги;
  • приводы и системные компоненты для управления поворотными и сдвижными дверными конструкциями;
  • системы управления огнестойкими окнами;
  • технологии управления путями эвакуации из здания;
  • системы мониторинга (в т.ч. интегрированные в конструкции компоненты охранной сигнализации) и контроля доступа;
  • блоки интегрированной децентрализованной вентиляции и системы управления ими;
  • автоматизированная наружная солнцезащита;
  • системы беспроводного контроля и управления интеллектуальными функциями ограждающих конструкций.

Одни из этих компонентов уже применяются на объектах строительства республики в качестве проектных решений или стандартной комплектации, другие находятся в состоянии адаптации и будут внедрены в ближайшем будущем. Остановимся на некоторых из них.

Автоматизированные системы вентиляции

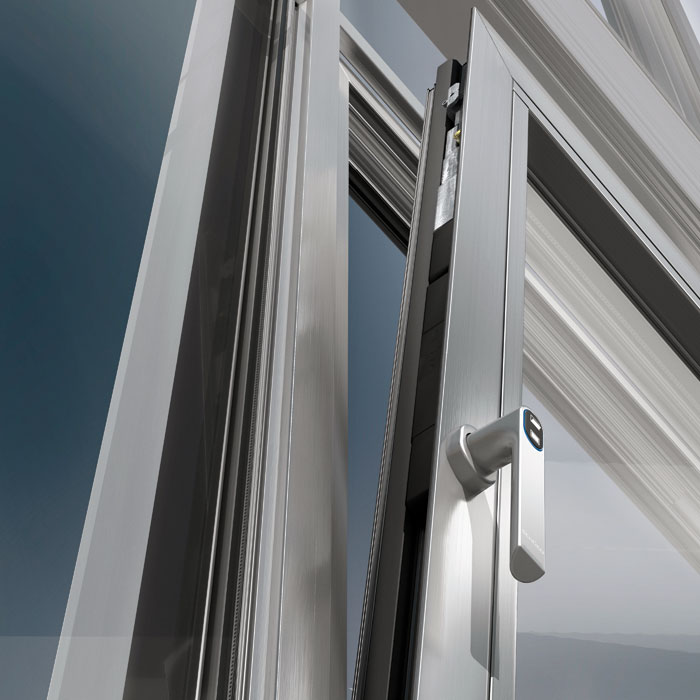

Оконная фурнитура Schüco TipTronic – первая полностью мехатронная поворотно-откидная фурнитура. Она позволяет управлять окном, стоя непосредственно у него, использовать пульт ДУ, объединять окна в группы и подключать их к системе управления коммуникациями здания. В систему управления могут быть подключены датчики силы ветра, дождя, температуры, качества воздуха, времени, наличия людей (сенсоры). Все необходимые для автоматических окон элементы безопасности – «сенсорные» уплотнители для защиты от защемления конечностей, аварийное открывание в случае отключения электроэнергии, преимущество команд безопасности перед стандартными – являются системными. Все компоненты фурнитуры Schüco TipTronic скрыто устанавливаются в специальный фурнитурный паз створок откидных, поворотных и поворотно-откидных окон систем Schüco AWS со строительной глубиной от 60 до 90 мм. Электрофурнитура имеет грузоподъемность до 160 кг, что является важным качеством для использования энергоэффективных двухкамерных стеклопакетов, и обеспечивает противовзломность класса WK2.

Открываемые наружу окна Schüco AWS 102 с верхнеподвесным (SK) и параллельно-отставным (PAF) вариантами открывания имеют невидимые снаружи профильные переплеты и достаточно часто применяются белорусскими архитекторами как элементы, встраиваемые в стоечно-ригельные и элементные фасады. Тяжелые створки со стеклопакетами толщиной от 32 до 44 мм могут иметь габарит 2700 мм по ширине, 3600 мм по высоте и вес до 250 кг. Они открываются только с применением моторных приводов, открывающих/закрывающих створку, и приводов, запирающих фурнитурную обвязку по периметру окна. Моторы скрыто располагаются внутри узких электрокоробов профилей, легко коммутируются и подключаются к системным блокам питания и управления.

Автоматизированное удаление дыма и избытков тепла

Компания Schüco разработала и сертифицировала систему дымо- и теплоудаления Schüco SHEVS (NRWG), которая состоит из устройства открывания (окна, фрамуги, приводы); пульта управления аварийного электропитания; выключателя дымо- и теплоудаления и автоматического устройства активации, например датчика дыма. Остальные компоненты опционально. Для автоматического отвода тепла и дымоудаления применяются открываемые наружу верхнеподвесные окна Schüco AWS 102 SK, крышные фрамуги Schüco AWS 57 RO, а также поворотные и откидные окна Schüco AWS различной строительной глубины с открыванием внутрь либо наружу. Для наиболее эффективного отвода избытков тепла и дыма в открываемых внутрь окнах Schüco AWS используется интеллектуальная система со скрытой мехатронной фурнитурой Schüco TipTronic NRWG, обеспечивающая значительную аэродинамически эффективную площадь открывания с вентилируемым зазором до 800 мм (с осени 2011 г. – до 1000 мм). Для ежедневной вентиляции выход цепного привода фурнитуры TipTronic NRWG составляет не более 300 мм (в будущем – до 500 мм). Напомним, что европейским стандартом EN 12101–2, содержащим требования к устройствам естественного дымо- и теплоудаления и к их испытаниям, предписано использование только комплексной системы, включающей окно, привод, кронштейны, аксессуары и пр. Применение чужеродных деталей не допускается – это ведет к потере допуска к эксплуатации. Все компоненты Schüco SHEVS (NRWG) прошли испытания в качестве комплексной системы в Европейском союзе, что подтверждается протоколами испытаний, выданными независимым Институтом I.F.I (Институт промышленной аэродинамики г. Аахен), а также наличием маркировки CE. Это особенно важно в связи с текущей реализацией программы МАиС РБ по приведению в соответствие с европейскими нормами и стандартами национальных технических нормативных правовых актов в области строительства.

Системы мониторинга, контроля доступа и управления дверями

Современные двери, по убеждению специалистов Schüco, являются не только частью энергоэффективной оболочки здания, обладающей повышенной эксплуатационной надежностью, но и конструкцией, которая обеспечивает беспрепятственный вход для авторизованных посетителей, исполняет функции контроля доступа и служит безопасным путем эвакуации в экстренных ситуациях.

В процессе проектирования современной дверной конструкции сегодня участвуют не только архитекторы, но и представители эксплуатирующей организации, проектировщики низковольтных сетей и систем управления автоматизированными функциями объекта. Особенно если речь идет о строительстве спортивного комплекса, гостиницы или крупного общественного центра. Все необходимые компоненты для комплектации многофункциональных дверей детально разработаны, тестированы и поставляются компанией Schüco в качестве проверенных системных артикулов, а сборку конструкций и их монтаж производят наши надежные белорусские партнеры.

Так, например, Schüco Двери ADS могут оснащаться системами контроля доступа и эвакуационными функциями «в одном исполнении» и используют возможности DCS (Door Control System), совмещенной с интегрированной системой беспроводного управления Schüco WCS (Wireless Control System). Интегрированный открывающий привод активной створки с инфракрасным датчиком (ID 120 или ID 160), расположенная рядом со створкой инновационная панель управления доступом (со встроенными считывателями магнитных карт, отпечатков пальцев Schüco Fingerprint или кодовой клавиатурой), интегрированная в раму двери миниатюрная видеокамера наблюдения Schüco CCTV с ночным режимом съемки и датчиком движения, электрозамок InterLock с 3-точечным запиранием (или автоматический ригельный замок Schüco SafeMatic с 5-точечным запиранием, открываемый электромотором с классом защиты от взлома WK2) – вот неполный перечень автоматизированных компонентов для комплектации многофункциональной двери от Schüco.

В системах подъемно-сдвижных дверей Schüco ASS 70.HI (витраж может иметь одну или две подвижные створки, во втором случае размер чистого проема может составлять 3х6 м) тяжелые створки весом до 250 кг приводятся в движение с помощью интегрированных в профили дверей приводов е-slide. Такие двери применяются у нас в коттеджном строительстве достаточно давно – с 2007 г. Schüco ASS 77 PD.SI (Panorama Design) – новинка 2011 г. в области сдвижных конструкций. Это двери с поражающими всех сенсационными габаритными размерами (например, 4700х3300 мм и более). Конструкция имеет всего 30 мм видимой ширины в зоне сопряжения створок, все остальные элементы двери скрыто встроены в конструкцию пола и откосы проема, а ее створки также управляются мехатронными приводами. Управление дверями осуществляется посредством сенсорной панели, встроенной в створку двери, выключателя или сенсорного дисплея Schüco ControlPanel, а доступ снаружи – с помощью отпечатка пальца (Fingerprint).

Система беспроводного контроля

Интеллектуальное управление автоматизированными компонентами Schüco с помощью системы беспроводного контроля WCS (Wireless Control System) изначально разработано для реконструкции зданий, которые строились в 50–70-е гг. прошлого века, а их конструкция не предусматривала подвесных потолков, фальш-полов и ниш для прокладки кабелей. Основанная на беспроводных сенсорах и активаторах нагрузки, система WCS идеально подходит для управления современными мехатронными компонентами оболочки здания – вентиляцией Schüco VentoTherm, наружной солнцезащитой CTB, приводами окон TipTronic и пр. В большинстве случаев использование Schüco WCS гарантирует экономию средств заказчика при реконструкции и обеспечивает простоту обслуживания автоматизированных компонентов. Система может производить мониторинг контроля доступа и эвакуационных выходов. Она программируется как для персонального управления, так и для комплексного администрирования, символизируя новый этап взаимодействия человека с технологиями XXI века.

Представительство Schüco в Беларуси

220039 г. Минск, ул. Воронянского, 7а, офис 105

Тел./факс: +375 17 298 58 72, 298 58 73, ]]>www.schueco.by]]>

Большеразмерные тяжелые створки сдвижных дверей Schüco ASS приводятся в движение с помощью встроенных приводов е-slide

Система управления контролем доступа интегрируется в профили многофункциональных дверей Schüco ADS

Возможность скрытой прокладки кабелей
«e-connect» для подключения автоматизированных компонентов – современный стандарт для всех систем Schüco. На фото – Schüco Фасад FW 50+.SI
со встроенными фотогальваническими модулями ProSol TF
