Каркас чердачного перекрытия и крыша

Существует два основных типа крыш: скатные и плоские, и при этом оба типа имеют много вариантов.

Уклон ската крыши выражается как отношение подъема (высоты конька) к горизонтальной проекции от конька до края крыши, причем вертикальная частьь отношения всегда находится в числителе. Имеются два способа выражения уклона крыши: в британской системе и в метрической системе.

Способ, использующий британскую систему, основан на так называемом «квадратном треугольнике». Горизонтальная проекция при этом способе всегда выражается числом 12, поскольку один фут состоит из двенадцати дюймов. Например, уклон крыши в 45° выражается отношением 12/12. Крыша с уклоном 4/12 означает, что на каждые 12 дюймов горизонтальной проекции приходится по 4 дюйма подъема.

При способе, основанном на метрической системе, для уклонов менее 45° первым числом в отношении (в числителе) всегда ставится единица. Отношение 1:5, например, означает, что на каждые 5 мм горизонтальной проекции приходится 1 мм подъема или 1 м подъема на 5 м горизонтальной проекции. Для уклонов круче 45° единица всегда ставится в знаменателе отношения (т.е. в месте горизонтальной проекции), чтобы легче было проверить правильность отношения. Так, отношение 5:1 означает подъем 5 мм на каждый миллиметр горизонтальной проекции или 5 метров на 1 метр. Следует избегать применения смешанных единиц, например: 1 мм на каждые 10 м.

В сокращенном выражении отношение 4:12 (или 400 мм на каждые 1200 мм) становится 1:3; точно также 3:12 сокращается до 1:4. В особых случаях, когда требуется высокая точность, можно пользоваться угловыми значениями уклонов.

В порядке определения терминов можно сказать, что плоскими крышами называются такие, уклон которых не превышает 1:6. Скатные крыши имеют уклоны от 1:6 до 1:1 или более, например, 2:1. Выбор уклона зависит от кровельного покрытия и от того, как будет использоваться чердачное или мансардное пространство.

Скатные крыши

Чаще всего фермы крыши (стропильные фермы) поставляются сборными, хотя их можно собирать и на площадке. Скатные крыши можно также строить из отдельных мерных элементов, но на это уходит слишком много времени. Из всех типов скатных крыш наиболее простой является крыша с фронтоном, особенно если она собирается из легких ферм заводского изготовления. Другие крыши, например, четырехскатные шатровые или угловые в плане, могут также собираться из заранее заготовленных ферм.

Сборные стропильные фермы

Заранее заготовленные (сборные) фермы крыш отличаются, помимо многих других достоинств, тем важным преимуществом, что они позволяют экономить материалы и ускорять процесс закрытия дома от непогоды. Они удобны тем, что сразу после их установки образуется плоскость для производства кровельного наката, плоскость для крепления панелей отделки потолка и пространство для укладки утеплителя. Вентиляция чердачного пространства легко осуществляется через подкарнизные доски, или фронтоны, или через то и другое, а также из-под конька. В большинстве случаев фермы рассчитываются на один пролет между наружными стенами без дополнительной опоры на внутреннюю несущую стену. Таким образом, все пространство дома под крышей можно использовать во время строительства как одну большую сборочную площадку. При этом внутренняя планировка дома становится более свободной и позволяет устанавливать перегородки без учета расположения несущих опор. Гибкость и экономия времени достигается за счет использования таких других сборных элементов, как стропильные фермы гаража, крыши над крыльцом, мансардные фермы и навесы над окнами, которые поставляются тем же заводом-изготовителем.

Соединения элементов ферм делаются на металлических накладках. Фермы привозятся на строительство и раскладываются на чистой ровной площадке. Фермы пролетом до 6 метров обычно устанавливаются вручную. Для монтажа более длинных ферм, чтобы их не повредить, требуется подъемное оборудование.

Поднимать и устанавливать фермы следует осторожно, избегая больших перекосов из плоскости. Сначала устанавливают фронтонную ферму, которая крепится к стене и раскрепляется подпоркой к земле.

Крыша с легкими фермами заводского изготовления

Каждая последующая ферма поднимается и устанавливается на расстоянии 600 мм по центрам от предыдущей, крепится гвоздями вкосую к верхней обвязке стены м раскрепляется временными связями. Когда все фермы выровнены и их расположение еще раз проверено, они связываются постоянными связями. Устойчивость и жесткость крыши увеличивается после укладки настила.

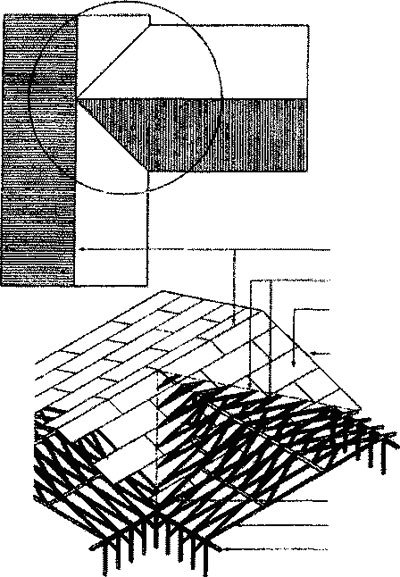

Угловая крыша на фермах
  Сборка скатных крыш на площадке

Самый простой крышей для строительства непосредственно на площадке является фронтонная щипцовая крыша. Все стропила нарезаются одной длины с одинаковыми деталями, и установка не представляет трудности. Как варианты, на скатной щипцовой крыше могут устанавливаться слуховые окна для освещения, мансарды с увеличенной высотой помещения и вентиляции.

Однако открывающееся или глухое световое окно в кровле, которое может поместиться между стропилами, обеспечит освещение и вентиляцию при необходимости устраивать каркас слухового окна. В 4-скатной шатровой крыше обычные стропила опираются на коньковую доску, а угловые стропильные ноги служат опорой для балок боковых скатов. При устройстве мансардного жилого помещения важно обратить внимание на утепление и правильную установку воздушной и паровой изоляции. Чтобы мансардное помещение соответствовало современным требованиям, потребуются увеличенные сечения или изменения в деталях каркаса.

Балки чердачного перекрытия поддерживают отделку потолка и служат связями между наружными стенами, а в некоторых случаях между противоположными стропилами. На них могут также устанавливаться стойки подстропильной стены, служащие средними опорами стропил или опорами наклонных стен. В этом случае сечения этих балок следует соответственно увеличить.

При строительстве каркасов со скатными крышами балки чердачного перекрытия устанавливаются после установки наружных и внутренних стен, но до монтажа стропильных ног, поскольку, если этого не сделать в таком порядке, горизонтальный распор стропил будет стремиться вытолкнуть наружную стену из ее плоскости. Балки перекрытия, как правило, используются в качестве связей снизу стропил при скатных крышах с уклоном 1:3 или более. Чтобы опорные концы стропил не смещались в стороны, балки крепятся к каждой паре стропильных ног на гвоздях. Балки в середине пролета соединяются внахлест или на накладке с опиранием на среднюю стену, обеспечивая таким образом непрерывную связь между противо­положными стропильными ногами. Количество гвоздей в соединениях зависит от уклона крыши, расстояния между стропилами, снеговой нагрузки и ширины дома.

Типы скатных крыш: (А) фронтонная; (Б) фронтонная со слуховыми окнами; (В) со спаренными слуховыми окнами; (Г) шатровая

Дополнительная нагрузка от кровли на балки потолка (балки чердачного перекрытия), передающаяся через стойки подстропильной стены, должна учитываться при подборе сечений балок. В этом случае увеличение высоты балки на один стандартный размер обычно обеспечивает дополнительную прочность, если уклон крыши превышает 1:4. Поскольку глубина сечения угловых стропильных ног примерно на 51 мм больше, чем у обычных стропил, пространство вдоль торцевых стен уменьшается настолько, что при низких крышах может не оказаться места для установки крайней потолочной балки на обычном расстоянии от стены.

В таких случаях применяются спаренные потолочные балки, устанавливаемые там, где это позволяет имеющееся пространство. Кроме этого, между стеновой обвязкой и спаренной потолочной балкой устанавливаются дополнительные укороченные балки. Они крепятся к обвязке скошенными гвоздями, а к спаренной балке – в торец. Расстояние между этими балками обычно такое же, как и между основными.

Стропила вырезаются нужной длины с отделкой концов под углом для опирания у конька и у карниза и с надрезами для опор к стеновой обвязке или к балкам. Нижний конец стропил должен располагаться точно над наружной стеной. В зависимости от плана крыши и формы наружных стен, стропила устанавливаются следующим образом:

  • строго на стеновую обвязку;
  • на балочную обвязку, укрепленную сверху потолочных балок;
  • на несущую стену, опирающуюся на обвязку внешней стены.

(А) потолок и каркас крыши с коньковой доской: (1) каждая стропилина пробивается вкосую к коньковой доске четырьмя гвоздями 57 мм или в торец тремя гвоздями 82 мм; (2) продольная связь: доска 19 х 89 мм прибивается к верху связей в середине двумя гвоздями 57 мм, если связи длиннее 2,4 м; (3) балки потолка в торец с накладкой над внутренней несущей стеной; балки прибиваются также к стропилинам; (4) горизонтальная связь как средняя опора стропилин, прибивается к парным стропилинам тремя гвоздями 76 мм на каждом конце; (5) балки потолка прибиваются вкосую к верхней обвязке стены тремя гвоздями 82 мм на обеих сторонах; (6) стропилина крепится к обвязке тремя гвоздями 82 мм;

(Б) второстепенная стропилина крепится к угловой двумя гвоздями 82 мм

Концы стропильных ног опираются на оконечную доску, прибитую к верху каждой балки потолка 2 гвоздями длиной 101 мм.

Двойные балки потолка и хвостовые балки в углах шатровой крыши, где мало места для крепления у торцевой стены

Последний метод применяется, когда наружная стена утоплена в план дома. В этом случае потолочные балки выступают за пределы стены и прибиваются к боковым сторонам стропил. Это обеспечивает горизонтальную опору для несущей стены и удерживает концы стропил от движения вперед и вниз.

Для выравнивания линии конька и облегчения установки стропил ставится коньковая доска или коньковая балка. Стропила возводятся попарно и прибиваются к коньковой доске или балке. Нижние концы стропил крепятся к стеновой обвязке. Каждая стропильная балка в паре обычно располагается точно напротив другой. Однако около конька они могут быть смещены на собственную толщину. Такое смещение бывает необходимо для удержания стропил в вертикальном положении, когда их нижние юнцы прикрепляются к потолочным балкам, соединяющимся на центральной несущей стене не в торец, а внахлест.

Крышу с уклоном менее 1:3 следует опирать в ее верхней части. В этом случае коньковая балка 38 х 140 мм опирается на вертикальные стойки сечением 38 х 140 мм, установленные через каждые 1,2 м.

Роль коньковой балки может выполнять несущая центральная внутренняя стена. Поскольку при этих методах уменьшается горизонтальный распор стропильных ног, неразрывная связь, которая обеспечивается балками чердачного перекрытия, становится ненужной. Коньковые балки требуются также в более крутых крышах, когда внешние концы стропил нельзя соединить связями для противодействия распору.

Опора стропил в середине обычно ставится между коньком и наружной стеной для уменьшения пролета стропильных ног. При этом необходимое сечение стропил уменьшается за счет того, что пролетом является расстояние от средней опоры до конька или до карнизной опоры.

Для стропил крыш с уклоном 1:3 или больше среднюю опору можно обеспечить в виде горизонтальной балки-связи сечением 38 х 89 мм, которая крепится на гвоздях между противоположными стропиль­ными ногами. Поскольку такие связи находятся в сжатом состоянии и могут потерять устойчивость, при длине более 2,4 м их следует крепить от горизонтальной деформации. Это достигается продольной доской 19 х 89 мм, крепящейся к связям на трех гвоздях длиной 76 мм в их средней части и перпендикулярно к ним. Средняя опора для стропил крыш с уклонами менее 1:3 делается в виде невысокой стены, построенной точно так же, как и несущая перегородка, за исключением того, что, если стропила опираются строго над стойками, верхнюю обвязку делают не из двойной доски, а из одинарной.

Концы стропильных ног опираются на оконечную доску, прибитую к верху каждой балки потолка двумя гвоздями длиной 101 мм.

Двойные балки потолка и хвостовые балки в углах шатровой крыши, где мало места для крепления у торцевой стены

Опоры стропил на несущей стене. Балки потолка выступаю из плоскости стены и крепятся к стропилам. Подпорки 38 х 89 мм используются в качестве средних опор стропил. Подпорки прибиваются к стропилинам сбоку тремя гвоздями 82 мм и вкось к несущей стене двумя гвоздями 82 мм

Планирование работ

Нагрузка от кровельного покрытия. В таблицах подбора элементов крыши предполагается, что кровельное покрытие делается из обычных материалов и изделий: асфальтовых кровельных плиток, кедрового гонта или легких металлических панелей. Некоторые покрытия, например, керамическая терракотовая черепица, значительно тяжелее, и поэтому при подборе сечений каркаса крыши это нужно учитывать. Ниже перечисляются некоторые моменты, на и норме следует обращать внимание при подборе элементов крыши под тяжелые нагрузки.

Получите от изготовителя вес единицы покрытия (в килограммах на квадратный метр) и прибавьте его к местной снеговой нагрузке. Используйте эту величину вместо снеговой нагрузки при выборе сечений каркаса крыши. Если эта величина превосходит табличную снеговую нагрузку, следует обратиться за консультацией к опытному строителю-конструктору.

Если применяются фермы заводского изготовления, следует информировать завод об увеличенной нагрузке с тем, чтобы сечения фермы были соответственно увеличены.

Следуйте всем указаниям о связях и креплении кровельного покрытия, которые могут потребоваться для конкретного кровельного материала.

Наклонные стойки могут также служить средними опорами стропильных ног. Наклонные стойки 38 х 89 мм гвоздятся сбоку к каждой стропильной ноге и опираются снизу на несущую перегородку. Угол наклона стоек должен быть не менее 45° к горизонтали.

Расположенные перпендикулярно балкам перекрытия стропильные ноги могут опираться на средние опоры, выполненные в виде небольшой стены, стоящей на балке, помещенной между балками перекрытия. Низ этой балки приподнят над отделкой потолка на 25 мм с помощью подкладок под обоими концами балки на внешних стенах и на центральной несущей перегородке. Это делается для того, чтобы эта балка не повреждала отделку потолка при прогибах в центре из-за осадки крыши под нагрузкой.

Такая же балка может использоваться в качестве средней опоры для угловых стропил. В этом случае применяется наклонная стойка, которая служит для передачи нагрузки от стропил на балку.

Когда требуется средняя опора для нескольких стропил в конечной части шатровой крыши, она выполняется просто из составной балки (две доски 38 х 89 мм, сбитые гвоздями), которая в вертикальном положении крепится снизу стропил. Балка поддерживается по длине наклонными стойками 38 х 89 мм, исходящими из одной точки, расположенной снизу на несущей стене. Наклон стоек не должен быть меньше 45 градусов к горизонтали. Концы должны быть обрезаны под выбранный угол и надежно прибиты гвоздями на опоре.

Угловые стропильные ноги и стропила в ендовах должны быть примерно на 50 мм выше обычных стропильных ног.

Эта дополнительная высота необходима для полного контакта при соединении второстепенных стропильных балок. В шатровых крышах второстепенные стропила гвоздятся к угловым стропильным ногам и стеновой обвязке. В ендовах второстепенные стропила крепятся к коньку и к стропильной ноге.

Небольшие слуховые окна собираются таким образом, чтобы их стенки опирались на сдвоенные стропильные ноги. Верхняя часть ендов вокруг слухового окна опирается на торцевую балку.

В большинстве случаев настил кровли укладывается перед установкой слухового окна, а затем вырезается вокруг элементов каркаса окна. К нему прибивается нижняя обвязка, на которую опираются боковые стойки окна и обшивка его стен. Если в будущем предполагается расширение дома или использование чердачного помещения под жилье, следует заранее продумать расположение стропил для возможных дополнительных слуховых окон.

Каркас торцевой стены и свесов крыши

После установки каркаса крыши нарезаются по размеру и прибиваются стойки торцевой стены. Если чердачное помещение остается без внутренней отделки, стойки можно располагать широкой стороной параллельно стене. Верхние концы обрезаются по наклону стропил, и каждая стойка крепится к обвязочной балке и под стропилиной четырьмя гвоздями длиной 63 мм на каждом конце.

Как и на карнизных свесах, низ свеса на торце дома покрывается потолочной отделкой из обработанной фанеры толщиной 6 мм или формованными и окрашенными алюминиевыми листами, или виниловыми панелями, после чего к внешнему элементу каркаса прибивается поясная карнизная доска.

Если свес над торцевой стеной выступает на расстояние менее 300 мм, крышу оканчивают доской, которую можно назвать оконечной стропилиной.

Большой навес крыши над фронтонной стеной опирается на консольные балки

Обычный каркас слухового окна. После укладки кровельного настила устанавливаются бруски для гвоздей между стойками стенки окна

Обычный каркас слухового окна. После укладки кровельного настила устанавливаются бруски для гвоздей между стойками стенки окна

Небольшой навес крыши над фронтонной стеной. Оконечная стропилина поддерживается коньковой балкой, стропилиной крыши, блокировочными брусками и кровельным настилом

Полезные советы

Мансарды. Один из принципов здорового жилища, а именно принцип экономической доступности и рациональности односемейных домов, можно осуществить на практике, предусмотрев заранее возможность приспособления чердака под дополнительное жилье. При правильном планировании чердак в дальнейшем можно переоборудовать в высококачественное жилое помещение, причем в период строительства соответствующие расходы откладываются до того времени, когда появятся средства и потребность в новой жилой площади.



чердачное пространство

Стропильные фермы в конструктивном отношении более эффективны, чем каркасная крыша. Однако решетка ферм не позволяет использовать чердак в будущем в качестве жилья

При планировании мансардных помещений учтите следующее:

  • Предусмотрите возможность продления лестничной клетки до мансарды или определите подходящее место для будущей наружной лестницы.
  • Подбирайте сечения потолочных балок, как для балок перекрытия, и используйте утеплитель, который в будущем можно перенести под кровлю. Проверьте, чтобы элементы кровли были достаточного сечения для укладки утеплителя и устройства воздушного пространства.
  • Рекомендуемый уклон крыши -1:1 или круче, в особенности при отсутствии подпорной стенки. Если же подпорная стенка выполняется, проверьте местные правила относительно высоты домов.
  • Заложите или предусмотрите проводки таких сетей, как электричество, водопровод и канализация, отопление, вентиляция, телефон.
  • Добавив такие элементы, как слуховые и крышные окна, правильно спланированный чердак можно легко и экономно превратить в хорошее жилое помещение.

К стропилам в плоскости торца прибивается доска, служащая опорой для гвоздей, толщиной 19 мм. Для крепления отделочного потолочного материала используются блокировочные бруски, помещаемые через каждые 600 мм по центрам. Эти бруски прибиваются гвоздями наискось к доске, служащей опорой для гвоздей, и в торец к оконечной стропилине. Снизу к брускам крепится отделочный потолочный материал. Оконечная стропилина покрывается поясной карнизной доской, как описывалось выше.

Если свес над торцевой стеной выступает более чем на 300 мм, его крепят с помощью консольных каркасных элементов. Стойки торцевой стены ставятся узкой стороной параллельно накату и накрываются верхней обвязкой. Консольные доски с таким же сечением, как и стропила, располагаются через 600 мм. Опорные концы гвоздятся в торец к первой стропилине и к лобовой балке и вкосую к обвязочной балке. Между консолями ставятся блокировочные бруски для опирания кровельного наката и внутреннего края нижней отделки карниза. К этим элементам каркаса прибивается потолочная отделка и карнизная доска. Общая длина консольных балок должна быть примерно в два раза больше свеса. Если свес больше полутора расстояний между стропилами, последняя стропилина, на которую опирается внутренний конец консольной балки, должна быть сборной двойного сечения.

Плоские крыши

Плоские крыши в общем случае менее практичны и менее долговечны, чем скатные, особенное районах с большими снегопадами. Они иногда применяются как продолжение крыши основного дома и вместе с балконами. Плоскими крышами часто покрываются стоянки автомобилей и гаражи.

В каркасе плоской крыши балки кровли являются также балками потолка, и их называют «кровельными балками». Сечение этих балок устанавливается по сумме нагрузок на крыше и на потолке. Однако высота балок, выбранная по нагрузкам, может оказаться недостаточной для размещения утеплителя и обеспечения вентилируемого пространства. В таких случаях применяются более высокие сечения пиломатериалов или балки заводского изготовления.

Кровельные балки плоских крыш ставятся горизонтально и закрываются сверху кровельным накатом и гидроизоляционным покрытием. Снизу к балкам крепятся потолочные панели. Для дренажа плоская крыша делается с уклоном не менее 1:50, что достигается за счет подкладок под балками на одной из несущих стен или применением деревянных полос с уклоном по верху балок.

Проект дома может предусматривать устройство свеса над стеной или парапета сверху стены. Над потолком может быть помещен утеплитель. В этом случае пространство над утеплителем должно вентилироваться не только для предотвращения конденсации в зимнее время, но и для удаления горячего воздуха летом. Как вариант, можно уложить жесткий утеплитель по верху наката, а гидроизоляционное покрытие крыши класть по утеплителю. В этом случае пространство над потолком не вентилируется.

Когда вокруг всего дома делается навесной карниз, он обычно опирается на консольные доски. Эти доски, которые делаются в 2 раза длиннее свеса карниза, прибиваются гвоздями вкось к обвязочной балке стен и в торец к первой балке крыши. Если же консольные балки заходят в пространство над потолком более чем на полтора расстояния между потолочными балками, две балки крыши сбиваются вместе и образуют торцевую балку. Затем одна внешняя торцевая балка устанавливается на концах консолей и прибивается в торец к консолям и балкам крыши.

Два варианта плоских крыш. Стропила служат одновременно потолочными балками.

Обычная деталь плоской крыши с карнизом

Такой каркас служит для прибивки гвоздей при установке наката крыши, потолка карниза и карнизной доски. Свесы карниза бывают обычно от 400 до 600 мм и никогда не превышают 1,2 метра.

Под крышей с уклоном потолочные панели могут прибиваться непосредственно к балкам, причем такой потолок называется «кафедральным» и имеет такой же уклон, как уклон крыши. При таком методе балки крыши опираются на коньковую балку.

Примечание: утеплитель обычно располагается между балками крыши. Следует оставлять вентилируемое пространство между верхом утеплителя и низом наката крыши высотой не менее 63 мм. Это делается с помощью поперечных прогонов 38 x 38 мм под прямым углом к балкам. Для обеспечения требуемого уклона кровли под прогонами ставятся подкладки.

Вентиляция подкрышного пространства

Как в скатной, так и в плоской крыше важно обеспечить достаточное вентилируемое пространство над утеплителем. Даже если устраивается возушный барьер и пароизоляция, влага все же проникает через неплотности вокруг труб и отверстий и через сам барьер. Если позволить влаге с собираться в чердачных пространствах и под плоской крышей, в холодное время она конденсируется в достаточно больших количествах и может причинить повреждения. Поскольку большинство кровельных и гидроизоляционных покрытий практически совсем не пропускают пар, самым рациональным методом удаления проникающей под крышу влаги является вентиляция.

В холодное время года потери тепла через потолочную теплоизоляцию вместе с солнечной радиацией растапливают снег на основной части крыши, но не на свесах карнизов. Вода от тающего снега подмерзает на карнизах и свесах и образует наледи. Из-за этого вода может скапливаться у карнизов и просачиваться через крышу на потолок и в стену. Такие же наледи могут образовываться и в ендовах. Хорошая теплоизоляция потолка и достаточная вентиляция обеспечивают низкую температуру на чердаке и предотвращают таяние снега на крыше. Правильно установленные детали карнизов и ендов также помогают предотвратить повреждения от воды.

Полезные советы

Варианты каркаса крыши. Несколько типов каркаса крыши отвечают одному из принципов здорового жилья, а именно, принципу эффективного использования ресурсов. Применяемые в этих каркасах изделия заводского изготовления требуют меньше материала и при новейших методах производства могут изготавливаться из отходов менее ценной древесины быстро растущих деревьев.

Фермы с параллельными поясами перекры­вают более длин­ные, чем обычный мерный пиломате­риал пролеты, а так­же позволяют ук­ладку толстого слоя утеплителя и обес­печивают под крышей достаточное вентилируемое пространство. То же самое достига­ется и с обычными фермами, но с приподнятой опо­рой. При этом воз­можна укладка толстого слоя утеп­лителя над уровнем наружных стен без ограничения венти­ляции чердака.

Новый подход к традиционному строительству со стоечно-балочным каркасом включает использование балок из пиломатериалов, клееных балок и деталей из конструктивных композиционных материалов в сочетании с настилом для образования объемной конструкции. Такие конструктивные панели состоят из слоев кровельного настила, утеплителя и внутренней отделки или места для гвоздевого крепления.

Общее требование при использовании изделий заводского изготовления состоит в том, что необходимо сначала составить тщательный план, а затем строго следовать ему в ходе строительства. В отличие от обычных способов возведения каркаса, сборка дома из изделий заводского изготовления, которые делаются по точным размерам, не позволяет производить большие изменения или исправления в процессе строительства.

Деревянная двутавровая балка с вентилируемой стеной
Балка крыши с напряженным настилом
Фермы с параллельными поясами и с металлической решеткой
Деревянная стропильная ферма с приподнятой опорой

Общепринятым методом обеспечения вентиляции является устройство непрерывных прорезей с сеткой или жалюзийных решеток в потолке карнизов фронтонных и шатровых крыш. Движение воздуха через такие прорези зависит, главным образом, от ветра. Они наиболее эффективны в сочетании с вентиляционными проемами, расположенными в верхней части крыши, например коньковыми продухами.

Вентиляция крыши из-под карниза

Плоские крыши с утеплителем между балками трудно вентилировать. Над поверхностью утеплителя должен быть оставлен воздушный зазор, а межбалочные ячейки должны иметь воздушные мостики для свободной циркуляции воздуха. Эти общие рекомендации могут быть неприемлемы в районах, где через вентиляционные проемы заносится и отлагается на утеплителе мелкий снег. В таких случаях рекомендуется следовать местной практике.

Вентиляционные отверстия в верхней части крыш: (А) коньковая вентиляция; (Б) фронтонная вентиляция

Размеры вентиляционных проемов

Размер вентиляционных проемов, выраженный как нетто, или чистая площадь проемов, зависит от уклона и конструкции крыши.

Для крыш с уклонами 1:6 и круче минимальная чистая площадь вентиляционных проемов чердачного пространства должна быть равна 1/300 общей утепленной площади потолка. Например, при площади потолка 100 м2 следует обеспечить чистую (нетто) площадь вентиляционных отверстий, равную по крайней мере 0,33 м2. С учетом сопротивления жалюзийных решеток, проволочных сеток и т.п. эту площадь следует соответственно увеличить.

Для крыш с уклонами менее 1:6, а также для крыш с крышными балками (плоских и кафедральных), минимальная чистая площадь вентиляционных проемов должна быть равна 1/150 утепленной площади потолка. Плоские крыши, крыши с небольшими уклонами и кафед­ральными потолками требуют для вентиляции в два раза большую площадь проемов, чем крутые крыши с чердаком.

Независимо от типа крыши, вентиляционные отверстия следует устанавливать равномерно на противоположных сторонах дома и, по возможности, располагать 25 % отверстий в верхней части и 25 % в нижней части вентилируемого пространства.

Планируя вентиляцию подкрышного пространства, важно обеспечить зазор высотой не менее 63 мм между утеплителем и нижней поверхностью кровельного настила. Вентиляционные отверстия и утеплитель устанавливаются так, чтобы потоки воздуха могли беспрепятственно циркулировать через отверстия и над утеплителем.

Нельзя допустить проникновения в подкрышное пространство дождя, снега и насекомых. По верху отверстий следует установить металлические сетки с антикоррозийным покрытием или сетки из пластмассы.

Если устраивается проем для доступа на чердак или в подкрышное пространство, дверь для него должна быть утепленной и с воздухонепроницаемыми прокладками, особенно если она находится в обогреваемом помещении. В последнее время вход на чердак все чаще устраивают снаружи дома, где при этом он часто используетсяся одновременно как фронтонное вентиляционное отверстие, вместо того, чтобы располагать его в более традиционных местах, как, например, на потолке и встроенном шкафу.
