Литовский вариант пассивного дома от Paroc

Версия для печати

Потребность в пассивных домах в Евросоюзе стремительно растет. Это обусловлено не в последнюю очередь тем, что с 2010 г. там действует новая директива по энергетическим характеристикам зданий. Согласно ей, после 31 декабря 2020 г. все новые здания в ЕС, а после 31 декабря 2018 г. – находящиеся в ведении органов государственной власти должны быть близкими к нулевому энергопотреблению. Литве, как члену ЕС, также предстоит переход к новому типу зданий. И в этом не последнюю роль играет компания Paroc.

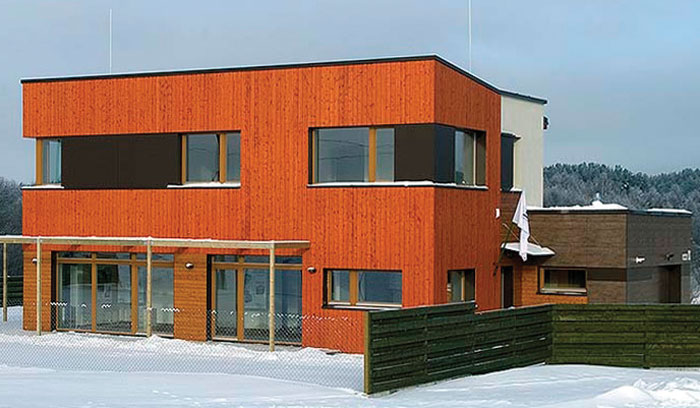

Во-первых, компания Paroc производит строительную и техническую изоляцию из каменной ваты – в Вильнюсе расположен один из ее заводов. Во-вторых, активно разрабатывает решения пассивных домов и участвует в их возведении. Среди реализованных проектов – дом, который в конце 2009 г. построен в пос. Гулбинай возле озера Гулбинас в Вильнюсе. Кстати, над его возведением вместе с компанией Paroc работали еще восемь предприятий и организаций.

Инициатор первого в Литве проекта подобного рода, директор по маркетингу ЗАО «Paroc» доктор Аудроне Эндрюкайтите, оценивая упомянутую директиву, говорит: «Это действительно очень амбициозная цель, представляющая собой новый качественный скачок для всего строительного сектора, и серьезный вызов промышленности и строителям. В конце концов приближение к зданиям почти нулевого энергопотребления означает, что планка требований поднята еще выше, чем ожидалось до сих пор, даже когда обсуждались технологии пассивного дома». И добавляет: «Я рада, что у нас уже есть хорошее начало – первый пассивный дом и опыт, приобретенный в процессе проектирования и строительства этого объекта».

Архитектор Ритис Крипас, спроектировавший его, объясняет, что в своей основе идея здания довольно проста: «Мы нацелились на проектирование и строительство хорошо изолированного и герметичного пассивного здания, чтобы свести к минимуму потери тепла через стены, а также обеспечить воздухообмен и качественный микроклимат в помещениях посредством современной системы вентиляции с рекуперацией. И должны были создать уникальные решения для отдельных компонентов здания, строго контролировать ход строительства для наилучшего осуществления задуманных конструктивных решений».

Внешне пассивный дом мало чем отличается от других домов. Единственная разница, возможно, в том, что он не имеет трубы на крыше и традиционных отопительных приборов в помещениях. Дом очень теплый, экономичный и функционирует без традиционной системы отопления. В холодную пору в помещения поступает только свежий нагретый воздух, вследствие чего в них создается на редкость хороший микроклимат. Наружные стены очень хорошо утеплены и не имеют щелей и других ненужных отверстий, пропускающих воздух. Зимой в нем тепло, а летом в комнатах прохладно и не требуется дополнительное воздушное охлаждение. Следовательно, в пассивном доме комфортно жить в любое время года.

Литовский пассивный дом имеет несложные формы, минималистскую архитектуру, большие, ориентированные на юг окна. «Люди ошибочно полагают, что в здании такого типа должны быть небольшие окна, – рассуждает Р. Крипас. – Напротив, в холодный период года через окна в дом может проникать значительно большее количество солнечной энергии. А в жаркие летние месяцы во избежание перегрева владельцы пассивных домов могут устанавливать жалюзи, навесы или перголы с вьющимися растениями, затеняющими окна высотой от пола до потолка».

Спрашивают, зачем понадобился отдельный проект литовского пассивного дома, не проще было бы взять немецкие, австрийские или скандинавские решения и перенести их один к одному на литовскую почву? Р. Крипас отвечает, что заниматься слепым копированием неправильно: «Климат в Литве все же отличается от климата в Германии. Проект необходимо адаптировать к конкретным климатическим условиям, оценив особенности каждого уникального места на земельном участке и его климата, правильно сориентировать здание по сторонам горизонта и т.д. Кроме того, в Литве вкусы строителей разнятся, а у клиентов имеются индивидуальные потребности. Поэтому для первого литовского пассивного дома мы выбрали каменную кладку, как самый распространенный в Литве вариант устройства стен. В Скандинавии же, например, в строительстве не только пассивных, но и других домов большей популярностью пользуется деревянный каркас».

Комплексная оценка здания и его систем как целостности имела первостепенное значение при проектировании и строительстве литовского пассивного дома. «В конечном итоге не отдельные компоненты, а их комплектность и совместимость способны производить желаемый эффект, – поясняет архитектор. – Важно также, кто будет жить в таком здании. Думаю, что наслаждаться жизнью в нем должны сторонники экологического образа жизни».

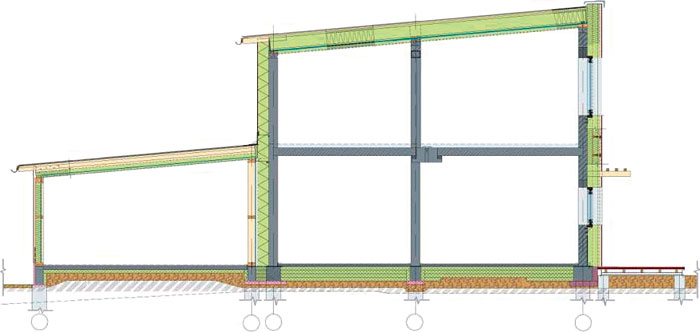

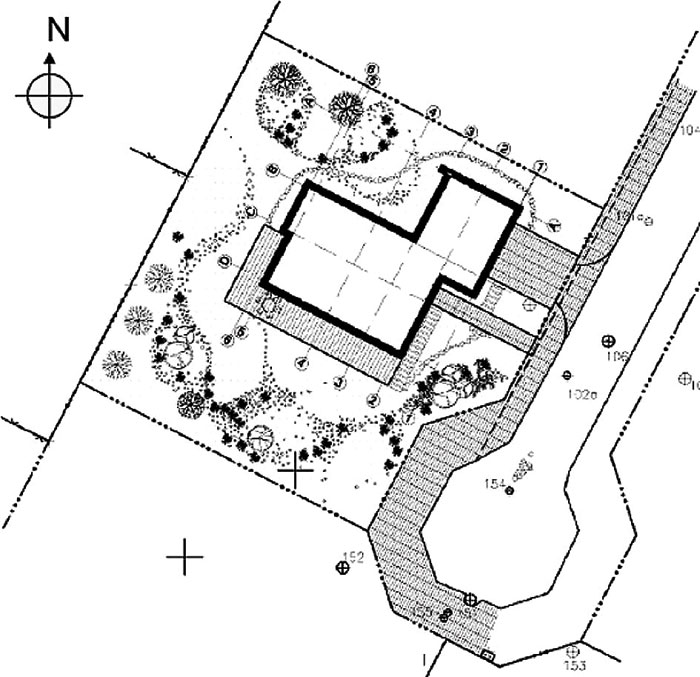

Основные характеристики дома в Гулбинае: отапливаемая площадь – 194,4 м2, высота – 7,14 м, количество этажей – 2. Дом спроектирован для новой строительной площадки, что дало возможность точно сориентировать его по сторонам света.

Окна открытой кухни и гостиной на первом этаже, а также окна спальни на втором обращены юг–юго-запад. Площадь окон на южной стороне составляет 47,8% от площади южной стены, на северной – 5,2% от площади северной. Расчетные ежегодные потери тепла через окна – 22,2 кВт•ч/м2, в то время как годовой приход солнечной радиации – 26,3 кВт•ч/м2. Если бы в данном здании половина окон была сориентирована на юг, а половина – на север, то ежегодные потери тепла через окна остались бы прежними, но годовой приход солнечной радиации снизился бы до 19,4 кВт•ч/м2, т.е. на 26,2%.

Окна имеют сопротивление теплопередаче от 1,19 до 1,37 м2•°C/Вт (в зависимости от размера). Для сравнения: если бы были установлены окна в соответствии с национальными литовскими нормами STR 2.01.05:2005, то их сопротивление теплопередаче составляло бы 0,63 м2•°C/Вт, а ежегодные потери тепла увеличились бы с 22,2 до 44,5 кВт•ч/м2, т.е. на 100,5%. Защита от перегрева в летнее время осуществляется с помощью скручивающихся жалюзи (роллет) и штор, расположенных на южной стороне здания.

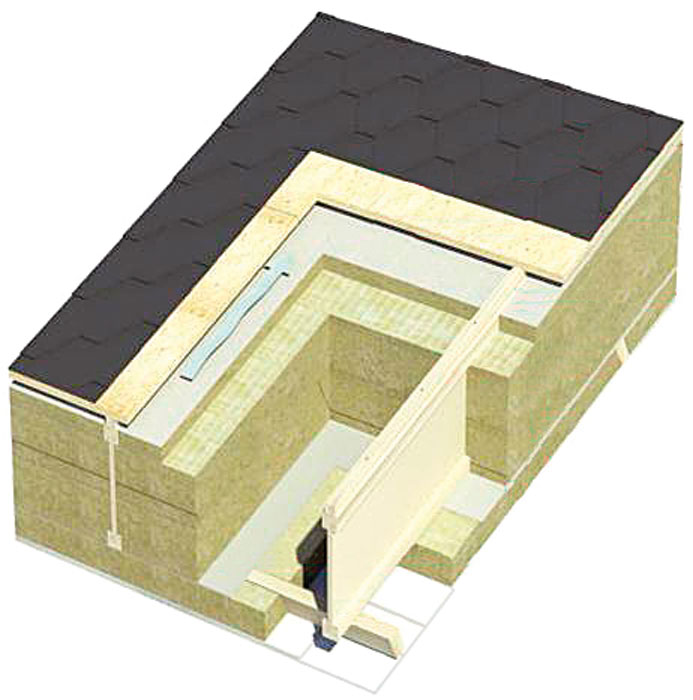

Крыша дома в Гулбинае – односкатная с уклоном 5%. Она включает в себя деревянные двутавровые балки и изоляцию из минеральной ваты (PAROC WAS 25t и PAROC UNS 37z). Скат крыши ориентирован на север. Между двутавровыми балками расположен слой минеральной ваты толщиной 400 мм, под балками – толщиной 100 мм. Сопротивление теплопередаче этой конструкции равно 12,5 м2•°C/Вт (нормативное значение – 6,25 м2•°C/Вт). Расчетная величина ежегодных потерь тепла через крышу – 4,85 кВт•ч/м2, что почти вдвое меньше в сравнении с обычной.

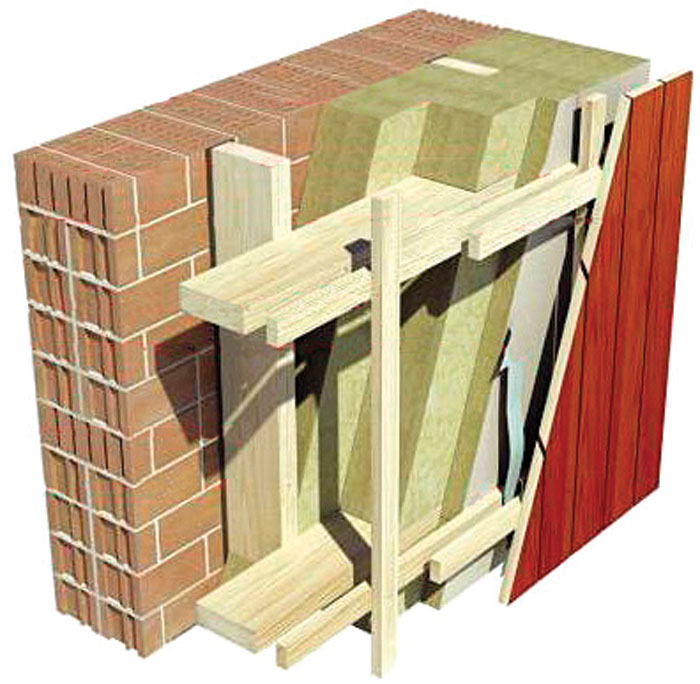

Капитальная часть несущих стен выполнена из кирпича. Для их изоляции использована минеральная вата. В качестве наружной отделки применены деревянные доски или тонкослойная штукатурка в зависимости от типа фасада – вентилируемая стена или оштукатуренная. Толщина слоя минеральной ваты (PAROC WAS 25t и PAROC UNS 37z в случае вентилируемой стены и PAROC FAL 1 в случае оштукатуренной стены) составляет 350 мм. Сопротивление теплопередаче стен – от 9,09 до 10,0 м2•°C/Вт (нормативное значение 5,0 м2•°C/Вт). Расчетная величина ежегодных потерь тепла через стены – 18,33 кВт•ч/м2. Это 54,5% от потерь тепла через стены подобной конструкции, отвечающей требованиям национальных стандартов.

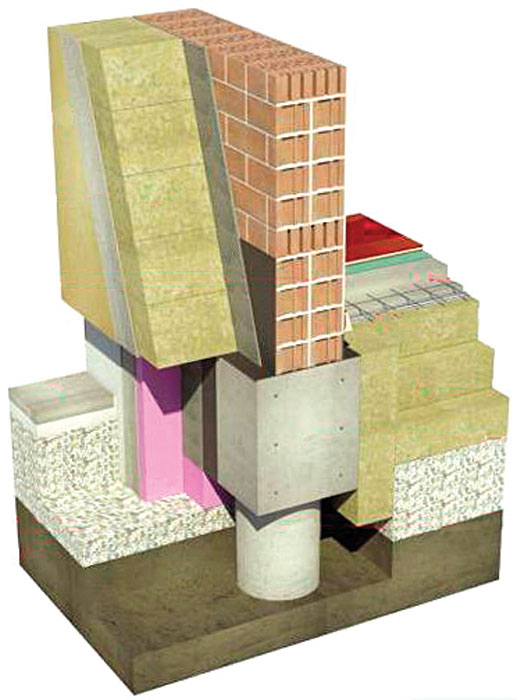

Сопротивление теплопередаче пола на грунте составляет 8,33 м2•°C/Вт (нормативное значение 4,0 м2•°C/Вт). Расчетная величина ежегодных потерь тепла через пол составляет 4,1 кВт•ч/м2. Это 48,7% от потерь тепла через пол, отвечающий требованиям национальных стандартов.

Здание в Гулбинае проверено на предмет воздухопроницаемости до окончания процесса выполнения внутренней отделки, а выявленные места утечки воздуха были заделаны. В связи с этим конечный результат превзошел минимальные требования: 0,4 h–1 против 0,6 h–1.

Для первого литовского пассивного дома выбрана вентиляционная система с эффективностью рекуперации тепла 82%. Отопление – воздушное. Вентиляционная система принимает наружный воздух и подает его через гараж в теплообменник. В нем поступающий наружный воздух нагревается за счет уходящего из здания теплого воздуха. Воздух требуемой температуры подается в комнаты, а отработанный удаляется из кухни и санузлов.

Система воздушного отопления обеспечивает необходимую температуру в помещениях не во всем диапазоне температур наружного воздуха. Если снаружи очень холодно, используется система отопления, вмонтированная в пол. Ее мощность – 8,9 Вт/м2.

При проектировании литовского дома нового поколения подсчитано, что расход тепловой энергии в нем не превысит 15 кВт•ч/м2 в год. «Мы ожидаем еще лучшей энергоэффективности, чем планировалось», – отмечает А. Эндрюкайтите, основываясь на первых результатах мониторинга.

Говорить о проектировании и строительстве полноценных пассивных домов в Беларуси, возможно, рано. Но опыт, накопленный компанией Paroc в реализации подобных проектов, может сослужить хорошую службу всем, кто заинтересован в осуществлении самых современных решений в области теплоизоляции.

Примечание: Приведенные в статье значения сопротивления теплопередаче рассчитаны исходя из значений коэффициента теплопередачи, используемого в странах ЕС.
